Control Térmico Extremo y Alivio Sísmico: Cubierta Standing Seam Tipo Sándwich y Sencilla con Despacho y Visita Técnica en Obra en Toda Colombia
Suministro de paneles termoacústicos en Poliestireno Expandido (Icopor EPS) y Espuma Rígida de Poliuretano (PUR/PIR) fijados directamente sobre la estructura metálica o correas de su proyecto. Reduzca hasta 14°C la temperatura interior y aligere hasta un 73% de carga muerta en la estructura de su edificación, vivienda campestre, comercio o industria.
Mitigación Térmica
Carga Muerta NSR-10
Acero Galvalume ASTM
Visita Técnica en Obra
¿Cuánto material y flete necesita su obra?
¿Cómo funciona? Cada proyecto tiene distancias y caídas distintas. Elija su ciudad o lugar y los metros cuadrados aproximados para que un asesor de ingeniería le entregue por WhatsApp el cálculo de paneles, clips de fijación oculta, accesorios de remate y el flete hasta la obra.
Ingeniería de Cubierta en Panel Sándwich Standing: Ancho Útil 50 cm y Fijación Oculta
¿Cómo funciona el ensamble de fijación oculta? Este visor 3D es una ilustración orientativa del sistema Standing Seam suministrado por La Casa de las Tejas: dos paneles adyacentes apoyados sobre correas estructurales. La lámina inferior (Calibre 24) conforma el acabado interior tipo cielo raso blanco, los clips tipo S y J sujetan las bandejas desde el interior, y la Capa Superior engatilla por encima, dejando las fijaciones resguardadas bajo el grafado para protegerlas del agua.
Detalles Constructivos y Componentes del Sistema
Clips de Fijación Tipo S y Tipo J
La bandeja inferior se asegura con clips tipo S a las correas, y la superior con clips tipo J. Tras el grafado, todos los amarres quedan 100% ocultos.
Bandejas: Ancho Útil 50 cm
Altura de cresta 3.81 cm (1.50" = 38 mm). Bandeja modular continua con nervaduras longitudinales contra deflexión y tránsito en obra.
Aislante a Medida del Valle Interior
El poliuretano PUR (38-40 kg/m³) o icopor EPS (13-15 kg/m³) se fabrica y corta a la medida exacta del valle de la bandeja de 50 cm, instalado a junta cerrada y sin espacios para evitar puentes térmicos sin deformar las aletas.
Cielo Raso Blanco sobre Perlines 10x4
La cara inferior (Calibre 26 Galvalume AZ100) descansa sobre los perlines metálicos, entregando un cielo raso arquitectónico continuo, limpio y lavable.
Guía Técnica del Instalador y Calculadora de Despiece Standing Seam Sándwich
Reglas de taller y obra indispensables: bandejas de 50 cm de ancho útil, corte del aislante a la medida del valle interior (junta cerrada), fijación con Clips Tipo S (bandeja inferior) y Clips Tipo J (bandeja superior), y amarres 100% ocultos tras el grafado.
Listado y Métricas de Fabricación
Largo: 6.311 mm · 504.9 ML totales
3 rigidizadores · 504.9 ML totales
Largo: 6.211 mm (retranqueo 50mm extremos)
480 Clip S + 480 Clip J · 1.056 tornillos broca
¿Cuál aislante le conviene a su proyecto: Icopor (EPS) o Poliuretano (PUR)?
¿Para qué sirve esta tabla? Para no gastar de más ni elegir un material que no soporte el clima de su zona. El relleno del panel es el que frena el calor y el ruido de lluvia. Compare aquí las diferencias reales para tomar la mejor decisión:
Cuando busca la opción más económica y ligera. Excelente para locales comerciales, bodegas, talleres, cubiertas campestres y ampliaciones en climas templados o fríos.
Cuando necesita frenar calor severo (Neiva, Girardot, Llanos, Costa) o para cuartos fríos y alimentos. Reduce hasta 14°C la temperatura y tiene retardo al fuego.
Calculadora de Ahorro en Estructura y Peso de Cubierta
¿Por qué estimar el peso de su techo? En Colombia, la norma de construcción NSR-10 contempla que las columnas, cerchas, apoyos y cimentación de una obra reciben tanto el peso propio de la cubierta (Carga Muerta) como las fuerzas de un sismo (Cortante Basal). Las tejas pesadas tradicionales (como fibrocemento o arcilla, que pueden rondar los 42 kg/m²) representan una masa considerable sobre la estructura. Esta calculadora le permite estimar de manera orientativa el alivio de carga con Panel Sándwich (aprox. 10.8 kg/m²) y proyectar un ahorro referencial en la estructura de soporte.
Fijación Estructural, Caballetes, Remates y Flanches
¿Por qué no vendemos paneles sueltos? El 95% de las goteras y filtraciones en techos no ocurren en el cuerpo del panel, sino por remates mal diseñados o fijaciones improvisadas. En La Casa de las Tejas le suministramos el sistema completo: clips de anclaje oculto, caballetes troquelados, remates frontales, remates laterales y flanches perimetrales fabricados a la medida para blindar su obra.
Sistema Sin Traslapos Transversales y Fijación Oculta
Disponemos de la tecnología tipo Standing Seam Roof con grafado continuo en obra mediante grafadora. Al eliminar los traslapos transversales de cumbrera a canal, se anula el 100% de los puntos potenciales de goteras por capilaridad tanto en viviendas campestres como en locales comerciales, bodegas e industrias.

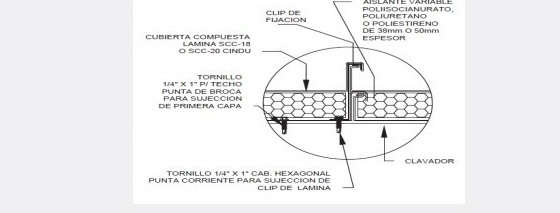

Esquema técnico: Fijación con clip de anclaje, tornillo hexagonal y aislamiento continuo
Revisión de perlines, apoyos y pendientes antes de enviar el pedido a fabricación.
Asesoría Directa en su Proyecto: Visita Técnica y Toma de Medidas en Obra
En cubiertas metálicas, un buen acompañamiento técnico inicial previene inconvenientes en el montaje. En La Casa de las Tejas nos desplazamos directamente a su obra para revisar las condiciones de la estructura, verificar apoyos y tomar las medidas en sitio antes de enviar su pedido a fabricación.
Contacto y Asesoría Inicial
Nos comparte las medidas aproximadas o planos de su proyecto para orientarle sobre el panel adecuado.
Cotización Preliminar
Definición clara de cantidades, espesor del panel (38 mm o 50 mm), accesorios y flete.

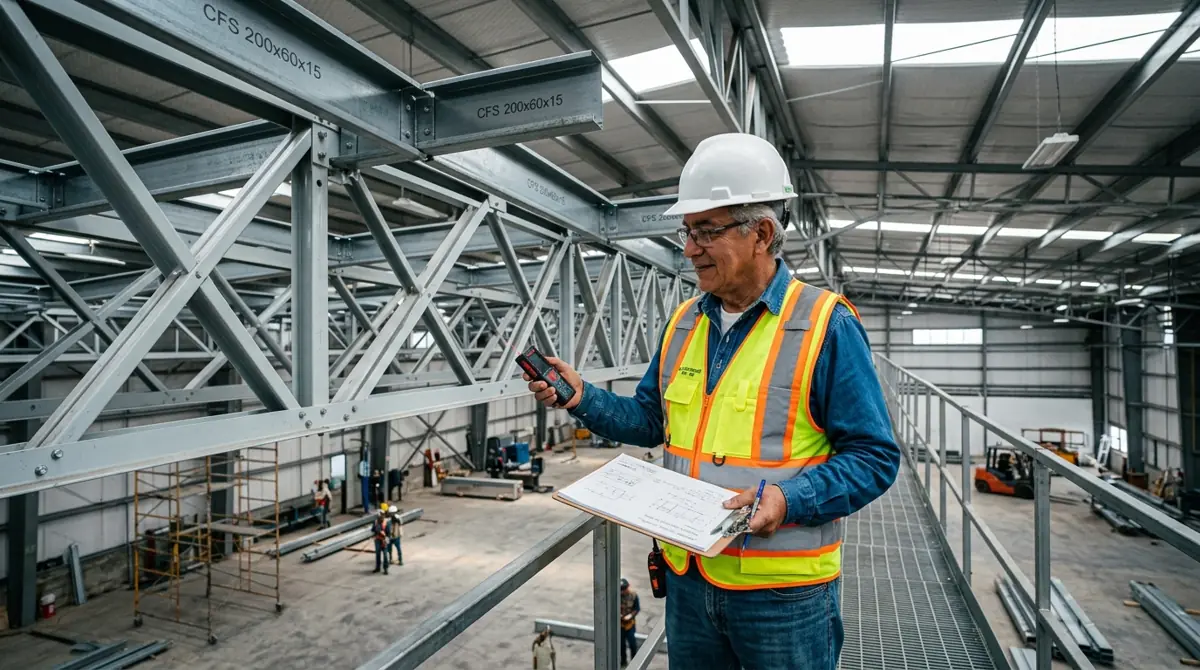

Visita Técnica y Toma de Medidas
Desplazamiento a su obra para verificar la estructura y confirmar las medidas de despiece en sitio.
Fabricación a Medida y Despacho
Entrega de los paneles con protección para su transporte seguro hasta el sitio de la obra.
Proyectos Reales Suministrados en Colombia
Más de 70.000 metros lineales de cubiertas termoacústicas y panel sándwich instalados para los principales constructores y entidades de Colombia.

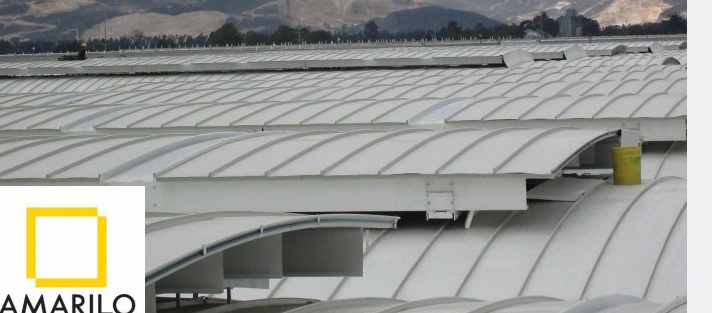

Parque Industrial de Occidente
Suministro de cubiertas termoacústicas y panel sobre estructura metálica. Montaje continuo de gran rendimiento con fijación oculta libre de perforaciones expuestas.

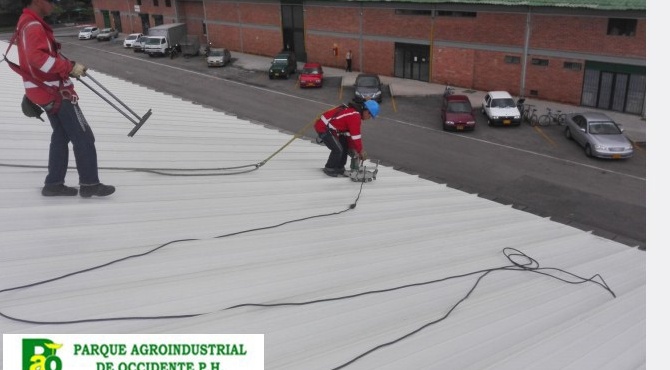

Parque Agroindustrial de Occidente P.H. PAO
Suministro masivo para bodegas de almacenamiento agroindustrial con operarios certificados en alturas y sellado de cubiertas continuas sin traslapos transversales.

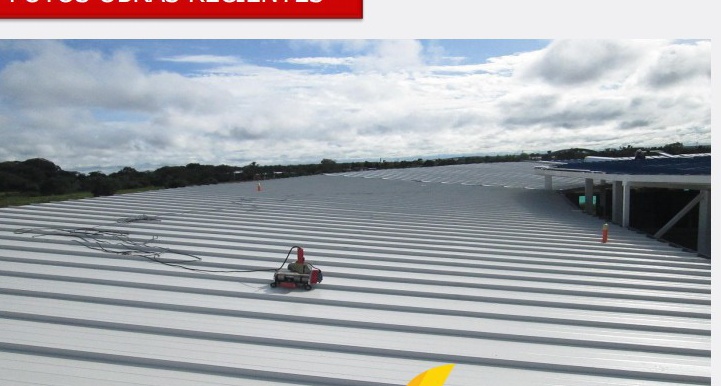

CDI Presidencia de la República
Mitigación de radiación solar extrema en los Llanos Orientales. Cubierta termoacústica que reduce drásticamente el uso de aire acondicionado en aulas y guarderías.

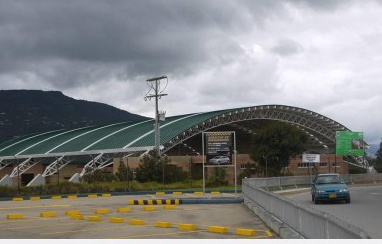

Polideportivo Municipal de Chía
Gran luz libre sobre cerchas metálicas curvas. Panel termoacústico con atenuación de ruido de lluvia para competencias deportivas y eventos masivos.

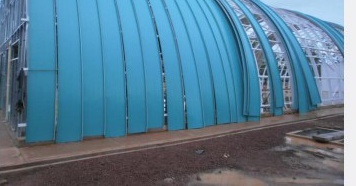

Hangares Base Aérea GAORI
Suministro de paneles para zona remota. Paneles curvados en obra adaptados al radio de la estructura para protección de aeronaves e infraestructura.
Cubiertas Comerciales y Campestres de Clima Cálido

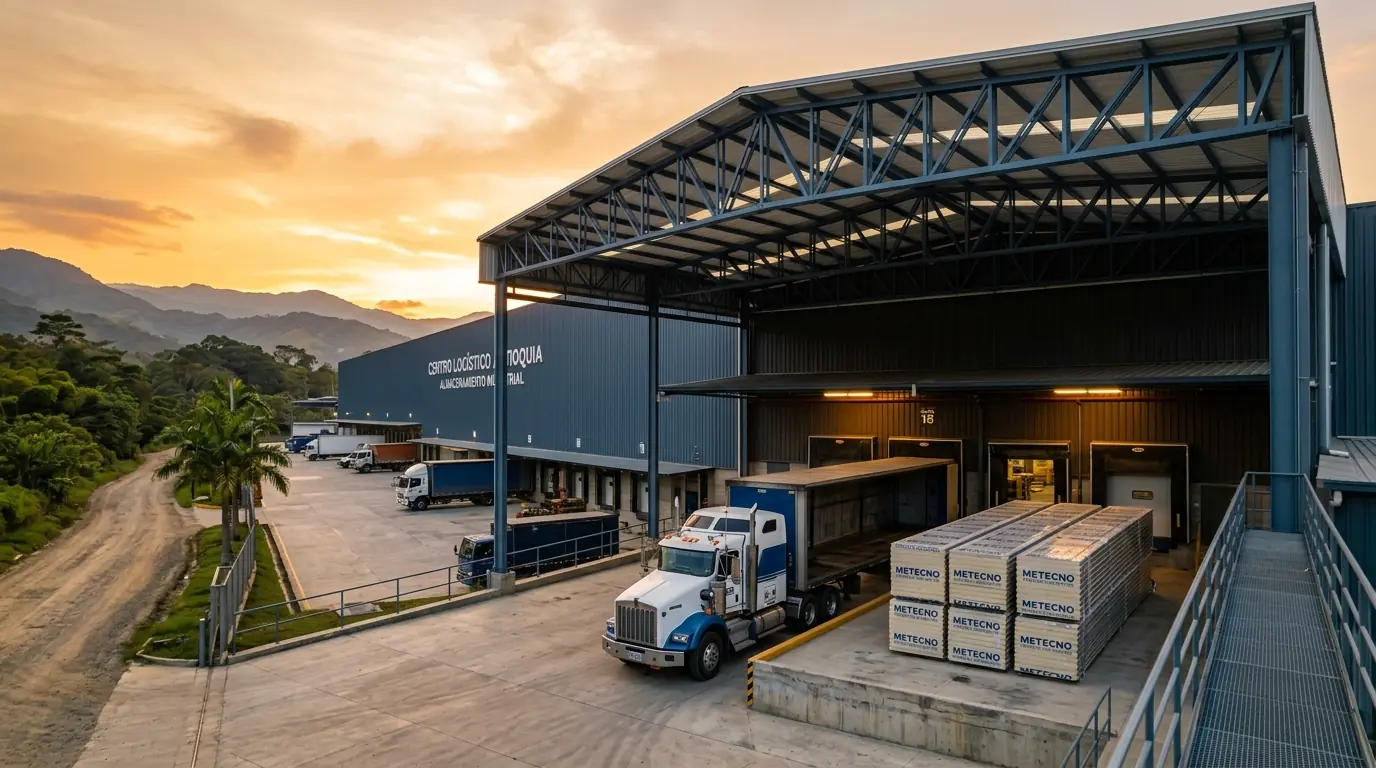

Suministro continuo de panel PUR de 38 y 50 mm con fletes consolidados desde nuestra base logística en Engativá (Bogotá) directo hasta la obra en Huila, Tolima, Llanos y Eje Cafetero.
Preguntas Frecuentes de Contratistas e Ingenieros
Respuestas técnicas directas sobre luces estructurales, logística nacional, certificaciones y trabajo en alturas.
¿Tiene los Planos o Medidas de su Cubierta o Proyecto?
Cotice su Despiece Técnico a Medida Hoy Mismo
Para cotizar su obra y estimar las cantidades requerimos 5 datos clave: municipio de entrega, metraje (m²), largo de las caídas, separación entre correas y confirmar si requiere solo suministro de material o también montaje. Cotizaremos bandejas, clips tipo S y J, caballetes troquelados, remates frontales/laterales y flanches a medida.
